LOGO!系統中提供了 共3種模擬量擴展模塊，其中包括2種輸入普通模擬量擴展AM2 和AM2 RTD擴展，一種模擬量輸出擴展AM2 AQ 。

AM2 模擬量模塊接線

普通模擬量模塊可以采集標準電流和電壓信號。其中，電流包括：0-20mA、4-20mA兩種信號，電壓包括：0 -10 VDC。普通模擬量通道值范圍是0~1000，精度10位，支持的最大電纜長度：屏蔽線10米。

模擬量電流、電壓信號根據模擬量?jī)x表或設備線纜個數分成四線制、三線制、兩線制三種類型，不同類型的信號其接線方式不同。 四線制信號指的是模擬量?jī)x表或設備上信號線和電源線加起來有4根線。儀表或設備有單獨的供電電源，除了兩個電源線還有兩個信號線。四線制電流信號的接線方式如下圖中的2所示。

四線制信號的接線方式如下圖所示。

圖1 模擬量模塊接線

• 1. 模塊供電 此處有2組L+，M，只接一路即可，兩組冗余端子，互為備用
• 2. 4線制電流信號接線
• 3. 4線制電壓信號

三線制信號是指儀表或設備上信號線和電源線加起來有3根線，負信號線與供電電源M線為公共線。

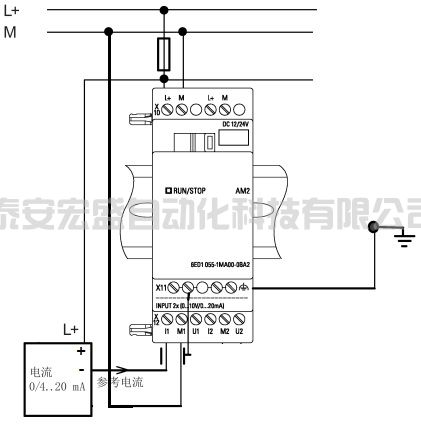

圖2 三線制電流信號接線

兩線制信號指的是儀表或設備上信號線和電源線加起來只有兩個接線端子。由于LOGO!模擬量模塊通道沒有供電功能，儀表或設備需要外接24V直流電源。兩線制信號的接線方式如下圖3 兩線制電流接線所示。

圖3 兩線制電流信號接線

不使用的模擬量通道要將通道的兩個信號端短接

AM2 RTD溫度模塊接線

LOGO!系統中提供了一個AM2 RTD模塊，用于連接PT100/PT1000溫度傳感器。模塊最多可以連接兩個 PT100 傳感器或者兩個 PT1000 傳感器或者一個 PT100 傳感器加上一個 PT1000 傳感器，連接方式為2線或者3線亦或2線和3線混用。注意！該模塊僅支持默認溫度系 數 α= 0.003850 的 PT100 或者 PT1000 傳感器。支持的最大電纜長度：屏蔽線10米。

 之前老版本提供LOGO!AM2 PT100模塊，用于連接PT100溫度傳感器，接線方法與AM2 RTD一致，下文中以AM2RTD模塊為例介紹。

AM2 RTD模塊支持2線接法和3線接法。3線接法能夠抑制電纜長度（歐姆電阻）對測量結果的影響，精度更高。

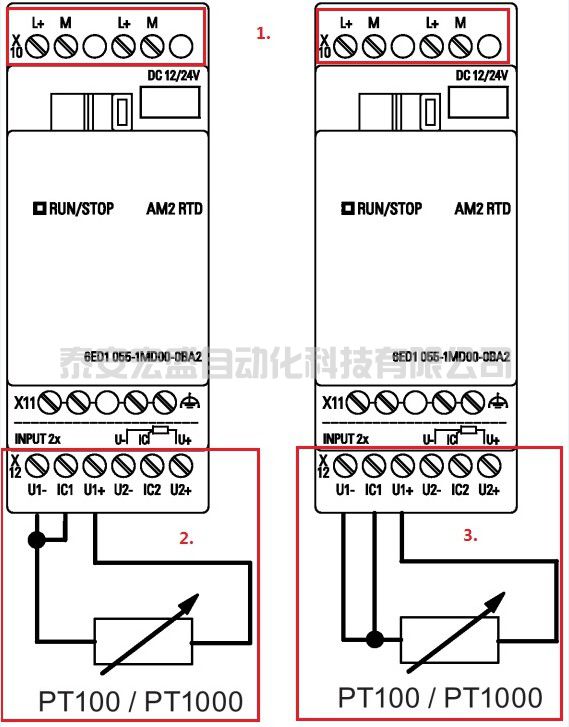

圖4 熱電阻信號接線

• 1. 模塊供電 此處有2組L+，M，只接一路即可，兩組冗余端子，互為備用
• 2. 熱電阻信號2線制接法，手動短接IC1與U1-
• 3. 熱電阻信號3線制接法

 目前LOGO!僅支持熱電阻信號，不支持熱電偶模塊，如果現場是熱電偶模塊，請使用變送器將熱電偶信號轉換成普通的電壓或電流信號。

AM2 AQ模擬量輸出模塊接線

LOGO!系統中提供了一個AM2 AQ模擬量輸出模塊，可以輸出標準電流和電壓信號。其中，電流包括：0-20mA、4-20mA兩種信號，電壓包括：0 -10 VDC。模擬量通道值范圍是0~1000，精度10位，支持的最大電纜長度：屏蔽線10米。

 LOGO!模塊本身需要供電，所以其模擬量輸出信號是4線制信號。

AM2 AQ的具體接線方法見下圖：

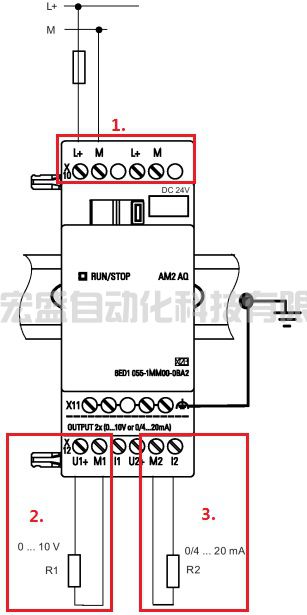

圖5 AQ模擬量輸出信號接線

• 1. 模塊供電 此處有2組L+，M，只接一路即可，兩組冗余端子，互為備用
• 2. 電壓信號接法，其中，R1≥5KΩ
• 3. 電流信號接法，其中，R2≤250Ω
